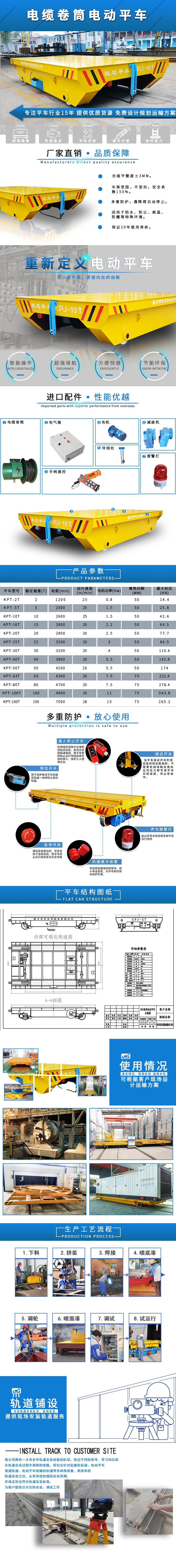

电缆卷筒电动平车
- 产品类型：平车，地平车，轨道平车，台车
- 台面尺寸：2*3，3*5,4*6
- 产品吨位：轻型，中型，重型
- 作业环境：车间，货场，堆场
- 应用范围：车间，货场，货物或构建的转运转场，形式上有轨道和无轨道俩种,轮胎式
电缆卷筒电动平车是传统、成本低的一种电动平车，也是大吨位轨道车的首选，由此衍生的KPT拖缆型过跨车、KPC 滑触线轨道型平板车其实都是它的分支，都属于一个大类。
该类平车的基本参数为（可定制非标）
| KPJ系列卷筒供电电动平车，在电动平车上设有电缆卷筒，其电缆卷筒为磁滞耦合式，确保电缆受力均匀不易拉坏。电缆卷筒380V供电给平车上YZ起重冶金用电机提供电力，电机拖动平车运行。电动平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响。一般运行距离小于200m。该平车适应恶劣工况的起重冶金用，平车结构简单可靠，价格经济，轨道施工方便。 | ||||||||||
| KPJ 电缆卷筒供电 电动平车主要技术参数 | ||||||||||
| 型号 | KPJ | KPJ-6 | KPJ-10 | KPJ-16 | KPJ-25 | KPJ-40 | KPJ-63 | KDJ-100 | KPJ-160 | KDJ-200 |
| 额定载重量（t） | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 200 | |
| 台面尺寸(mm) | 长 L | 3600 | 3600 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 | 8200 |
| 宽 B | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | 2800 | |
| 高 H | 550 | 550 | 600 | 650 | 700 | 850 | 900 | 1150 | 1250 | |
| 运行速度（m/min） | 30 | 30 | 30 | 30 | 25 | 25 | 20 | 20 | 20 | |
| 轮 距A（mm） | 2000 | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | 4500 | |
| 轨内侧距C（mm） | 1435 | 1435 | 1435 | 1435 | 1635 | 1735 | 1850 | 2000 | 2000 | |
| 车轮直径 (mm) | 300 | 300 | 400 | 400 | 500 | 600 | 700 | 700 | 700 | |
| 底部间隙 （mm） | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 70 | 70 | |
| least转弯半径 | 30 | 35 | 50 | 55 | 60 | 80 | 100 | 100 | ||
| 电动机型号/功率（KW） | YZ132M1-6 | YZ132M2-6 | YZ160M1-6 | YZ160M2-6 | YZ160L-6 | YZ160M2-6 | YZ160L-6 | |||
| 2.2 | 3.7 | 5.5 | 7.5 | 11 | 2X7.5 | 2X11 | ||||
| 电源供电方式 | 电缆卷筒 | AC380V 3X2.5+1X1.5 |
AC380V 3X4+1X2.5 |
AC380V 3X6+1X4 |
||||||
| 推荐钢轨型号 | P24 | P38 | P43 | QU80 | QU100 | |||||
| 车轮数量 | 4 | 4 | 4 | 4 | 8 | 8 | ||||
| most轮压（t） | 1.91 | 3.21 | 4.87 | 7.5 | 11.5 | 16.9 | 27.6 | 22.8 | 28.5 | |
| 参考重量（t） | 3.4 | 3.72 | 4.2 | 6 | 8.5 | 11.4 | 15.2 | 25.5 | 31.5 | |
| 说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。 | ||||||||||
| 2）可选无线遥控装置 | ||||||||||
| 3）可选变频器调速电控,双速控制 | ||||||||||
| 4）运行距离小于20m时也可以按客户要求不用电缆卷筒，改为托缆式（KTP）平车： | ||||||||||
| 5) 路轨车来回走设定系统 | ||||||||||
| 6）路轨车遇人2米自动停车、报警 | ||||||||||
